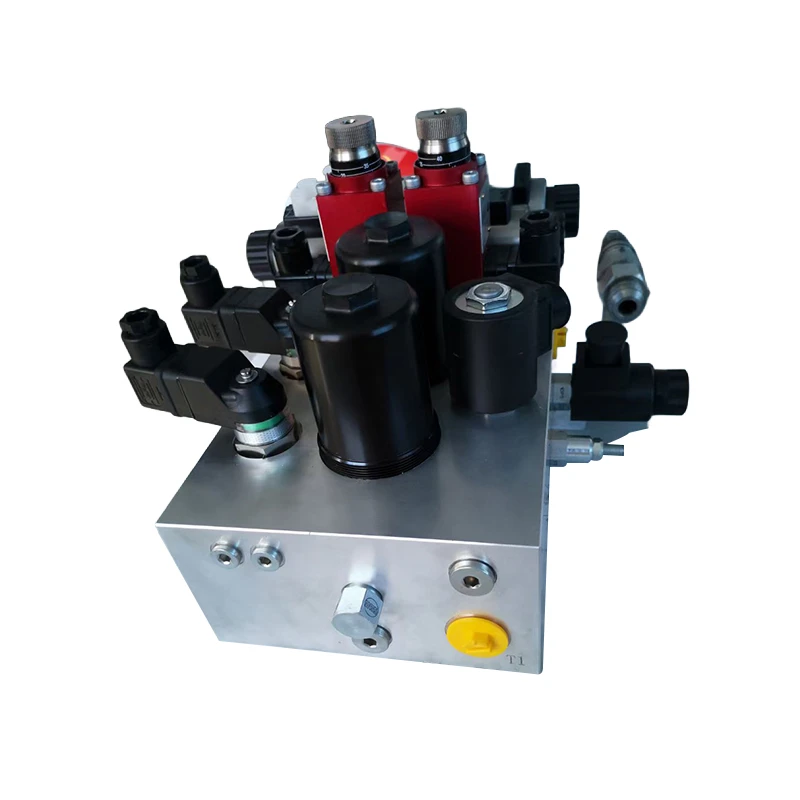

Hydraulisch ontlastventielblok

Ons hydraulisch ontlastkleppenblok is ontworpen om de maximale systeemdruk te beperken en hydraulische componenten te beschermen tegen overbelasting.

De structuur is beschikbaar in zowel pilot--bediende als direct-werkende typen.

Voor het piloot-type bedraagt ​​het drukaanpassingsbereik 0,5 tot 31,5 MPa. De nominale poortgroottes variëren van 6 mm tot 30 mm, met een maximale ontlastingsstroomcapaciteit van maximaal 300 l/min.

Drukoverschrijding wordt onder controle gehouden binnen een bereik van minder dan of gelijk aan 8%, en het openings--sluitdrukverschil wordt onder de 0,6 MPa gehouden. De diameter van de pilotspoel varieert van 4 tot 6 mm, terwijl de diameter van de hoofdspoel 16 tot 28 mm is.

De drukschommelingen in de regelpoort worden binnen ±0,2 MPa gehouden, waardoor een stabiele en nauwkeurige drukregeling wordt gegarandeerd. Dit hydraulische ontlastkleppenblok biedt betrouwbare bescherming voor hydraulische hogedruksystemen.

Het direct-werkende type is geschikt voor toepassingen met een lage- stroom, met een stroomcapaciteit van maximaal 50 l/min.

Het biedt een snelle responstijd van ongeveer 10 ms, waardoor het ideaal is voor compacte hydraulische systemen en pompcircuits met vaste-verdringerpomp die een constante drukregeling vereisen.

Dit hydraulische ontlastkleppenblok wordt vaak gebruikt als veiligheidsklep om systeemoverbelasting te voorkomen.

Vergeleken met elektro{0}}hydraulische oplossingen werkt het puur via mechanische-hydraulische feedback, waardoor een hoge betrouwbaarheid en stabiele prestaties worden gegarandeerd.

Het geluid tijdens volledige ontlastwerking is lager dan 90 dB(A).

De ingestelde druk kan handmatig worden aangepast met behulp van een handwiel. Optioneel is er ook een ontluchtingsfunctie beschikbaar voor loscontrole.
